Обогреватель для формикария - просто, эстетично, без запотевания
Перепрововал несколько конструкций обогревателя для формикария. Если подогреваю изнутри, то стекло потеет так, что муравьев не видно. Еще хуже то, что к мокрому быстро липнет грязь и после просыхания остается... Потому думал над тем, как сделать обогреватель со стороны стекла и при этом не сильно изуродовать формикарий, чтобы конструкция все равно выглядела презентабельно. Придумал очень простой и эффективный метод.
1) Фоткаем формик (если он цветной), обрабатываем в фотошопе, подбираем цвет, чтобы не очень отличался от цвета формикария. Пожалуй самый сложный этап, потому что при распечатке все смотрится по другому. Если у кого форм белый или просто можно сделать фон однородным - этот пункт почти отпадает. В последнем случает достаточно сфоткать , промасштабировать, наметить отверстия. У меня получилось вот что -

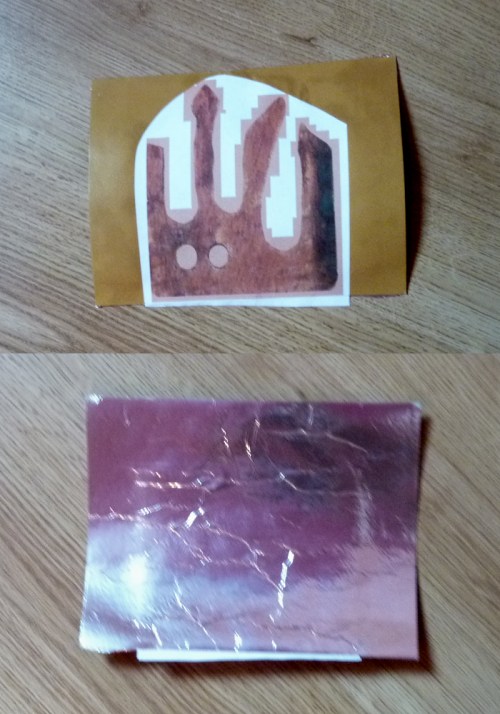

2) Приклеиваем распечатку на картон, с другой стороны приклеиваем алюминиевую фольгу (продается в почти любом супермаркете для запекания в духовке) клеем ПВА. Важно приклеивать шероховатую сторону фольги к шероховатой стороне картона (не к гладкой(!), мне пришлось из-за этого все переделывать). Сушим. Вот что получилось
3) Вырезаем с помощью обойного ножа - лезвия. Не ножницами!!! Теперь самое важное. Лезвием прорезаем дорожки со стороны фольги так, чтобы длина полученного контура была максимальной, а ширина полосок - как можно меньше, чтобы получить как можно большее сопротивление цепи. Важно отделить контакты друг от друга как можно надежнее.

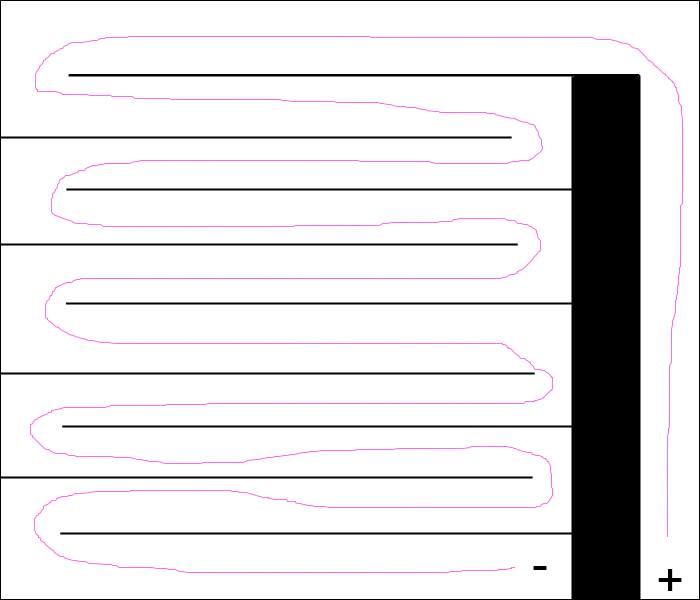

Принцип разрезания легко понять из рисунка
белое - металл, черное - разрезы, фиолетовая линия демонстрирует длину контура.

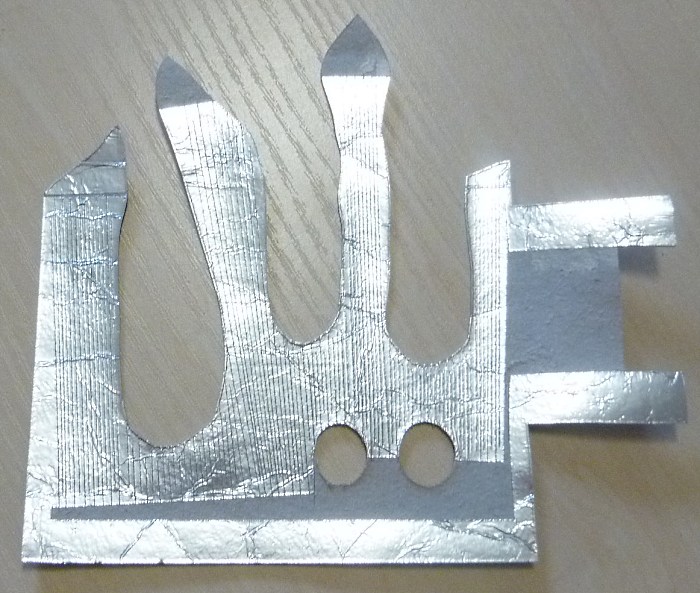

У меня вот что получилось -

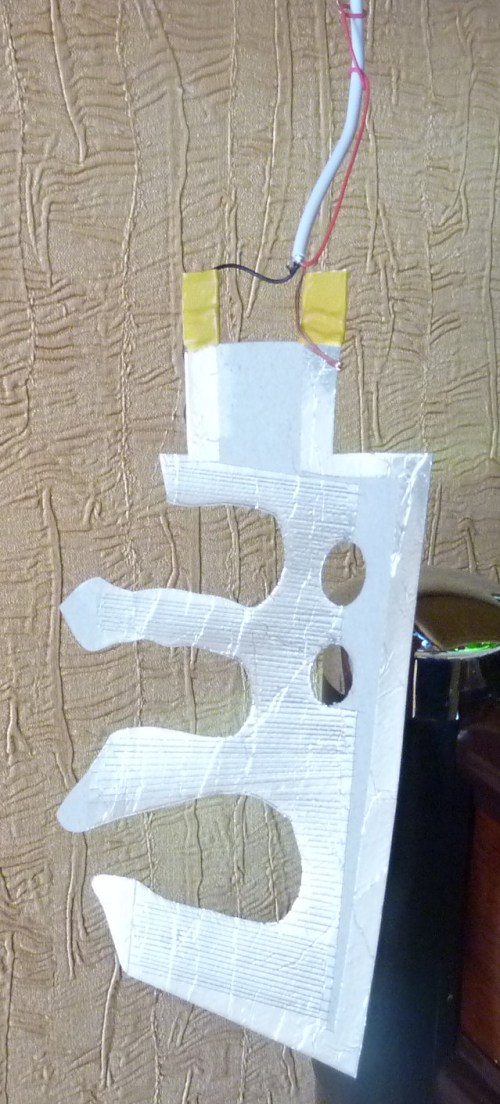

Обратите внимание на форму дорожек и на места, очищенные от фольги, чтобы закрепить на стекле двухсторонним скотчем.
4) Меряем сопротивление омметром. У меня получилось 12 ом. Подбираем напряжение по формуле - W=V*V/R. (V- напряжение, R-сопротивление). Я подключил к 9 вольт, вроде нормально греет, как раз в меру. Подключаем к китайскому блоку питания с переменным напряжением (от 3.5 до 12 вольт). Важно не перебрать максимально допустимую мощность, именно для этого дорожку нужно делать подлиннее.

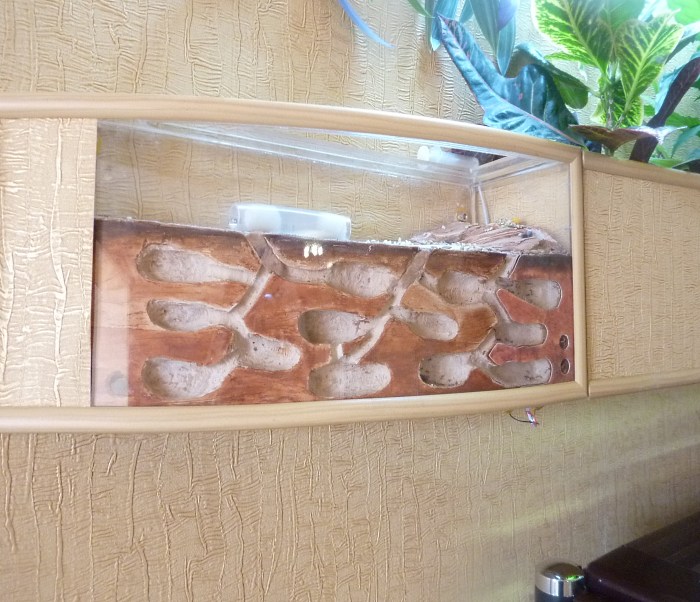

5) Прикрепляем к формикарию снаружи. Вот что получилось
Правда забыл провода до конца спрятать. Спрячу. Как поставил, вся испарина со стекла пропала. Пришлось немного попотеть, но доволен :)
- Для комментирования войдите или зарегистрируйтесь
- 6
1 - Хорошая идея! Предостерегу
Хорошая идея! Предостерегу желающих повторить нагреватель, в первый раз начинайте с подачи более низкого напряжения. Иначе можно переборщить и фольга в самом тонком месте перегорит, а отремонтировать такой нагреватель будет сложно.
Как сильно он греет, какова реальная мощность? До какой температура нагревается? Двухсторонний скотч не отклеивается при нагреве?
2 - Спасибо!На ощупь где-то
Спасибо!
На ощупь где-то 40-42 градуса в самом горячем месте (правее от камер, где наибольшая концентрация дорожек), довольно теплый, но не горячий. До камер естественно доходит меньшая температура, но померить точно трудно. Поставил напряжение 7.5 в, мощность стала 4.6 ватта. Там где скотч (на кончиках) нагрева нет и скотч не отклеивается. Справедливости ради надо отметить, что в соседних, не обогреваемых камерах все же есть совсем легкая испарина.
Даже если перегорит дорожка - не большая беда, хотя конечно все нужно делать осторожно. Если один раз такую штуку сделал - то сделать снова - 30-40 мин работы, делается довольно легко. Кстати важно помнить, что чем больше концентрация разрезов, тем больше тепла распределяется на этом участке.
Такую штуку можно делать и без омметра, но осторожно. Нужно не полениться и сделать побольше дорожек и начинать с 3 вольт и постепенно повышать (не чаще чем раз в час), пока не доберемся до нужной температуры на ощупь. Блок питания нужно брать такой, который выдает не менее 0.8 - 0.9 ампера (такие очень легко найти, продаются, насколько помню, на раскладках возле метро).
3 - AndrewShpagin Поставил
Если есть возможность замерьте пожалуйста напряжение на холостом ходу и при подключенном нагревателе в положении 7.5 В.
В целом получается очень бюджетно, без дефицитных материалов и к тому же моторику развивает :). Вот ещё бы сделать терморегулятор простой.
4 - Хорошо, померю,
Хорошо, померю, скажу.
Терморегулятор уже есть на самом блоке питания - переключение вольтажа. Конечно, есть дискретность, но вроде хватает. Если не хватит, можно поставить ШИМ регулятор, за 80-100 грн на радиорынке легко найти. В принципе можно (и нужно) не весь форм покрывать, а только часть, чтобы был градиент температуры. Даже если ходы сложной формы, разрезать не составит труда.
5 - snip Вот ещё бы сделать
На рынке продаются регулируемые блоки питания, можно заказать под заказ, стоит 4-5 евро.
6 - Спасибо за материал!
Спасибо за материал!
Не думал, что всё может быть так просто. С электрикой на ВЫ, но адаптер такой имеется, поэтому есть чем теперь заняться.

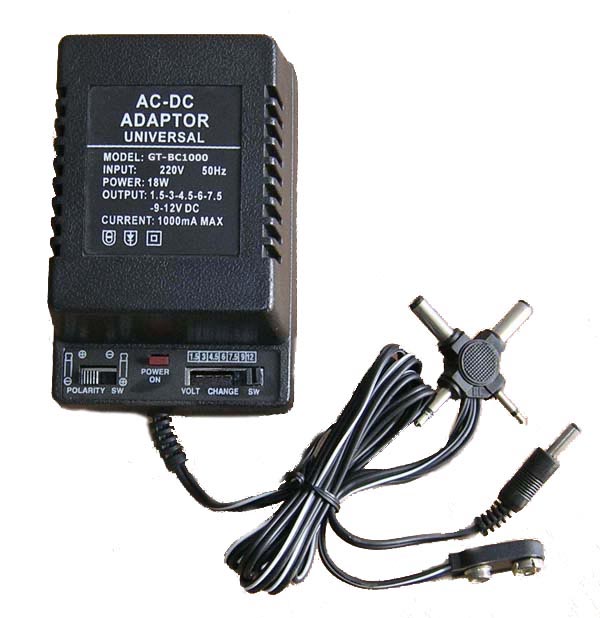

Такой подойдёт?
7 - Да, у меня с такими же
Да, у меня с такими же характеристиками. В дополнение к адаптеру полезно иметь разъем-"маму" для удобства соединения. Я покупал на радиорынке когда-то давно. Но все равно нужно проявить осторожность и нарезать дорожки как можно длиннее и тоньше. Оптимальная ширина полоски - около миллиметра, может чуть меньше.
8 - Померял вольтаж. При том, что
Померял вольтаж. При том, что регулятор стоит на 6 вольт, без нагрузки выдает 7.8 вольт, с нагрузкой - 5.5 вольт. В итоге имеем мощность W=U*U/R=2.52 ватт (U=5.5, R=12 ом). С 7.5 до 6 понизил, когда муравьи ушли из самой теплой камеры. После понижения вернулись.
Так что вполне достаточно основываться на субъективных тепло - горячо - в самый раз, все равно вольтаж не совсем соответствует номиналу.
9 - Спасибо, Андрей. Теперь есть
Спасибо, Андрей. Теперь есть отчего отталкиваться, есть реальные данные.
Самый лучший индикатор это сами муравьи, это верно. Говоря и терморегуляторе я имел в виду с обратной связью, с датчиком. Даже не обязательно знать какая там температура, по поведению муравьёв подобрать приемлемую температуру и терморегулятор будет её поддерживать автоматически. Переключатель на блоке питание это не то.
С плавной регулировкой напряжения? В теории с небольшой доработкой можно и к ним прикрутить температурный датчик.
10 - snipС плавной регулировкой
Был недавно на радиорынке, можно заказать блок питания с плавной регулировкой нужной мощности. Если есть опыт работы с паяльником, можно сделать самому, найти съхему не проблема, как в радиожурналах, так и в интернете. Если интересует автоматическая регулировка температуры, лучше попытаться сделать самому, в магазинах теплотехники и в зоомагазинах встречал заводские приборы поддерживающие постоянную температуру, но они обычно рассчитаны на большую мощность и поэтому громоздкие и дорогие.
Можно попробовать использовать программатор для включения и отключения котлов индивидуального отопления. Температурный датчик из программатора, поместить в формикарий, а к реле включения котла, подключить обогрев формика. Правда такая система будет стоить дороговато, но зато можно запрограммировать температуру в формике на неделю вперед.
11 - Есть например терморегулятор,
Есть например терморегулятор, Hydor Hydroset Thermostat примерно за 300 грн или вот такой за 200 грн, но на данном этапе для меня хватает ручного контроля.
12 - У меня вот такой, или
У меня вот , или подобный, заказывал на ебее. Работает непрерувно уже больше года, очень хорошо себя зарекомендовал. Стоит не так дорого, но всё же. Хочется что бы была очень простая, но достаточно функциональная система регулировки и контроля температуры.
Это да, но далеко не все дружат с паяльником :). Делать схему с нуля и вносить изменения в имеющуюся разные вещи, но всё равно не особо подходит для простого юзера. Тут нужно использовать что-то уже готовое и легкодоступное, например регулируемые вентиляторы для охлаждения ХДД, правда там другие токи регулируются и по цене наверное сопоставимы с терморегуляторами с ебея...
13 - Это прекрасно!!!
AndrewShpagin - Золотые руки!!! Благодарю за такой простой обогреватель!
14 - Прочитал блог пользователя
Прочитал блог пользователя Silicium - Вундергрелка и решил рассказать о своем творении:
Давно лежал дома старый электрофен "Наяда", который выкидывать было жалко (т.к. работал еще).
общий вид
фен
регуляторы
Также давно вынашивал идею нагревателя для моих муравьев/мучняков/тараканов. Дело было вечером, делать было нечего.... Первым делом разобрал фен. Внутри центробежный вентилятор и двигатель переменного напряжения, а также нихромовая спираль. Естественно, что мощности фена слишком много: он и дует сильно, и воздух горячий.
Было решено сделать регулятор мощности(), да не один а целых два! Один для регулирования оборотов двигателя, а второй для регулирования мощности нагревателя, и соответственно температуры. Как раз и потренируюсь в изготовлении печатных плат :)
Что в итоге получилось смотрите ниже:
Фен стоит на нижней полочке в шкафу и поток воздуха направлен вверх на полочку. Таким образом и тараканы/жуки на нижней полочке обогреваются, и муравьи на верхней. Конденсата на стенках не образуется, т.к. прогревается все и равномерно. Потребляемая мощность ~125 Вт.
В итоге муравьи очень оживились, начали много есть :) А главное - всем тепло!
P.S. Если есть вопросы - с радостью отвечу
15 - Отличное решение и такое же
Отличное решение и такое же исполнение! Посмотрел схему регулятора, похожа на Китайские димеры :). Если кому трудно её сделать то вполне можно заменить заводским, стоимостью 150-200 р. на нагрузку до 500Вт.
